introduction

Un ascenseur (ou ascenseur dans le Commonwealth à l'exclusion du Canada) est un type d'équipement de transport vertical qui déplace efficacement des personnes ou des marchandises entre les étages (niveaux, ponts) d'un bâtiment, d'un navire ou d'autres structures. Les ascenseurs sont généralement alimentés par des moteurs électriques qui entraînent des câbles de traction ou des systèmes de contrepoids comme un palan ou une pompe à fluide hydraulique pour soulever un piston cylindrique comme un vérin.

Il existe trois types de méthodes de convoyage dans les bâtiments, les ascenseurs& Escaliers mécaniques& Rampes, et elles ont des dimensions et des utilisations différentes selon le type de bâtiment& nombre d'utilisateurs qu'il contient.

Types d'ascenseurs

1. Selon le mécanisme de levage.

2. Selon la hauteur du bâtiment.

3. Selon le type de bâtiment.

4. Selon l'emplacement de l'ascenseur.

5. Selon les utilisations spéciales.

1- Selon le mécanisme de levage :
Les ascenseurs seront classés selon le mécanisme de levage en 4 types principaux comme suit :

1. Ascenseurs hydrauliques

2. Ascenseurs à traction

3. Ascenseur d'escalade

4. Ascenseurs pneumatiques

1- Ascenseurs Hydrauliques (Ascenseurs Poussés)

Les ascenseurs hydrauliques sont soutenus par un piston au bas de l'ascenseur qui pousse l'ascenseur vers le haut. Ils sont utilisés pour les applications de faible hauteur de 2 à 8 étages et se déplacent à une vitesse maximale de 200 pieds par minute. La salle des machines pour les ascenseurs hydrauliques est située au niveau le plus bas à côté de la cage d'ascenseur. Les ascenseurs hydrauliques ont plusieurs types principaux comme suit :

A- Ascenseurs hydrauliques troués (conventionnels)

Ils ont une poulie qui s'étend sous le plancher de la fosse d'ascenseur, qui accepte le piston de rétraction lorsque l'ascenseur descend. Certaines configurations ont un piston télescopique qui s'effondre et nécessite un trou moins profond sous la fosse. La distance de déplacement maximale de's est d'environ 60 pieds.

B-Ascenseurs hydrauliques sans trou
Ils ont un piston de chaque côté de la cabine. Il peut être divisé en 3 types différents comme suit :

a- Ascenseurs Hydrauliques Télescopiques :

Dans cette configuration, les pistons télescopiques sont fixés à la base de la fosse et ne nécessitent pas de poulie ou de trou sous la fosse et comportent 2 ou 3 pièces de pistons télescopiques. Les pistons télescopiques permettent jusqu'à 50 pieds de distance de déplacement.

b- Ascenseurs hydrauliques non télescopiques (à un étage) :

il a un piston et ne permet qu'environ 20 pieds de distance de déplacement.


c- Ascenseurs hydrauliques à corde

Ils utilisent une combinaison de cordes et d'un piston pour déplacer l'ascenseur. La distance de déplacement maximale est d'environ 60 pieds.

2- Ascenseurs à traction (ascenseurs à traction)

Les ascenseurs à traction sont soulevés par des câbles qui passent sur une roue fixée à un moteur électrique au-dessus de la cage d'ascenseur. Ils sont utilisés pour les applications de hauteur moyenne et élevée et ont des vitesses de déplacement beaucoup plus élevées que les ascenseurs hydrauliques. Un contrepoids rend les ascenseurs plus efficaces. Les ascenseurs à traction ont 3 types principaux comme suit :

A- Ascenseurs à traction à engrenages :

ils ont une boîte de vitesses qui est attachée au moteur, qui entraîne la roue qui déplace les cordes. Les ascenseurs à traction à engrenages sont capables de vitesses de déplacement allant jusqu'à 500 pieds par minute.

B- Ascenseurs à traction sans engrenage :

ils ont la roue attachée directement au moteur. Les ascenseurs à traction sans engrenage sont capables d'atteindre des vitesses allant jusqu'à 2000 pieds par minute.


C-Ascenseurs sans salle des machines :

ce sont généralement des ascenseurs à traction qui n'ont pas de salle des machines dédiée au-dessus de la cage d'ascenseur. La machine se trouve dans l'espace prioritaire et les commandes se trouvent au-dessus du plafond adjacent à la cage d'ascenseur. Les ascenseurs sans salle des machines sont de plus en plus courants; Cependant, de nombreux services de maintenance ne les aiment pas en raison des tracas liés au travail sur une échelle plutôt qu'à l'intérieur d'une pièce.

3- Ascenseur grimpant

Ils détiennent leur propre dispositif d'alimentation sur eux, principalement un moteur électrique ou à combustion. Les ascenseurs grimpants sont souvent utilisés dans les zones de travail et de construction.

4- Ascenseurs pneumatiques

Les ascenseurs pneumatiques sont élevés et abaissés en contrôlant la pression d'air dans une chambre dans laquelle se trouve l'ascenseur. Par des principes simples de physique ; la différence de pression d'air au-dessus et au-dessous de la cabine de l'ascenseur à dépression transporte littéralement la cabine par voie aérienne. Ce sont les pompes à vide ou les turbines qui tirent la cabine jusqu'à l'étage suivant et la lente libération de la pression d'air qui fait flotter la cabine vers le bas. Ils sont particulièrement idéaux pour les maisons existantes en raison de leur conception compacte car l'excavation d'une fosse et d'un puits n'est pas nécessaire.



2- Selon la hauteur du bâtiment

A- Immeubles de faible hauteur (1 à 3 étages)
Les bâtiments jusqu'à environ (1 à 3) étages utilisent généralement des ascenseurs hydrauliques en raison de leur coût initial inférieur

B- Bâtiments de hauteur moyenne (4 à 11 étages) Les bâtiments jusqu'à environ (4 à 11) étages utilisent généralement des ascenseurs à traction à engrenages

C- Immeubles de grande hauteur (12 étages +)

Les bâtiments jusqu'à environ 12 étages utilisent généralement des ascenseurs à traction sans engrenage



3- Selon le type de bâtiment
Les ascenseurs seront classés selon le type de bâtiment en 6 types principaux comme suit :

1. Ascenseurs d'hôpitaux.

2. Ascenseurs résidentiels/domestiques.

3. Ascenseurs agricoles.

4. Ascenseurs industriels.

5. Ascenseurs commerciaux.

6. Immeubles de stationnement Ascenseurs.

1- Ascenseurs hospitaliers

A- Ascenseurs de lits d'hôpitaux
Les élévateurs de lits d'hôpitaux transportent généralement des patients qui ne sont pas assez bien pour s'asseoir même dans un fauteuil roulant. L'une des caractéristiques des élévateurs de lit devrait être leur capacité à transporter le patient aussi facilement que possible avec un minimum de chocs et de bousculades. De nombreux ascenseurs de lit contemporains sont fabriqués pour consommer des quantités d'énergie extrêmement faibles et pour être durables avec plusieurs fonctions de sécurité intégrées. Les ascenseurs de lits d'hôpitaux consomment généralement très peu d'électricité, donc en cas de panne de courant, ils sont toujours opérationnels grâce à l'alimentation de secours de l'hôpital &. Le plus souvent, il y aura une entrée arrière et une entrée avant dans la cabine d'ascenseur.

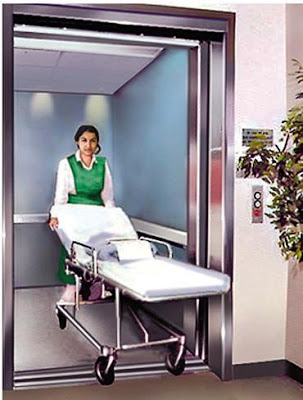

B- Ascenseur de civière d'hôpital
Ils sont généralement plus petits que les ascenseurs de lit. Ce type particulier d'ascenseur est généralement hydraulique ou à traction selon l'emplacement de la salle des machines. Ils sont spécialement fabriqués pour être des ascenseurs de lit à faible bruit qui transportent en douceur les patients, les médecins, les infirmières et le personnel hospitalier entre les étages, leur permettant le plus grand confort. Étant donné que les élévateurs de lits d'hôpitaux ne sont utilisés que pour transporter les patients et le personnel hospitalier, ils sont arrivés à leur emplacement assez rapidement, éliminant ainsi les longues attentes. Beaucoup de ces ascenseurs de lit sont actionnés par clé pour interdire l'utilisation par le grand public.


2- Ascenseurs résidentiels/domestiques
Ils sont généralement à une échelle beaucoup plus petite que les ascenseurs industriels ou commerciaux.
A- Ascenseurs pour passagers

Les ascenseurs domestiques destinés à faire monter et descendre les passagers dans une résidence à plusieurs niveaux sont assez similaires à ceux utilisés dans les grands bâtiments publics. Ils peuvent être construits à l'intérieur ou à l'extérieur de la maison et peuvent être un aspirateur pneumatique, des ascenseurs électriques, hydrauliques ou à câble. Le plus souvent, les ascenseurs domestiques conçus pour transporter des passagers dans un cadre résidentiel ne transportent peut-être que deux à quatre personnes en toute sécurité et confortablement.
B- Ascenseurs d'escalier

Les monte-escaliers sont généralement installés dans les maisons où un membre de la famille a des problèmes de mobilité. Ce type d'ascenseur domestique fonctionne simplement sur un rail de haut en bas d'un escalier existant. Ils peuvent courir soit en ligne droite, soit autour d'un escalier courbe. Les ascenseurs d'escalier peuvent être construits à l'intérieur et à l'extérieur de la maison.
b.1 - Ascenseurs verticaux pour fauteuils roulants

Les ascenseurs verticaux intérieurs pour fauteuils roulants peuvent être facilement installés lorsque l'espace est limité. Ils peuvent être construits de manière à permettre l'entrée à l'avant et à l'arrière et la plate-forme mesure généralement 4,5 pieds sur 5 pieds, à moins qu'une taille personnalisée ne soit requise. Les ascenseurs verticaux sont nécessaires lorsque l'escalier s'enroule sur plusieurs niveaux.

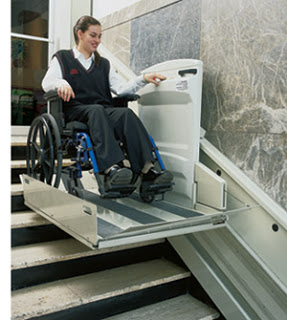

b.2 - Ascenseurs pour fauteuils roulants en pente

Les ascenseurs pour fauteuils roulants sur une pente sont généralement installés lorsque l'escalier monte simplement d'un niveau ou peut-être deux. S'il y a plusieurs vents dans l'escalier, les ascenseurs pour fauteuils roulants sur une pente ne seraient pas bien adaptés. Le plus souvent, ce type d'ascenseur est nécessaire lorsqu'il n'y a pas suffisamment d'espace pour faciliter un ascenseur vertical plus spacieux pour fauteuil roulant.
C- Monte-plats Ascenseurs

Ce sont de petits monte-charges destinés à transporter des objets plutôt que des personnes. Chaque fois que l'épicerie ou le linge doit être envoyé dans les escaliers sans faire des déplacements inutiles qui peuvent rapidement fatiguer les gens, les gens peuvent simplement placer ce qui doit être transporté dans le monte-charge et appuyer sur le bouton pour l'envoyer en haut ou en bas. Les monte-plats sont le plus souvent intégrés ou adjacents à un mur.

Un monte-plats simple est un cadre mobile dans un puits, lâché par une corde sur une poulie, guidé par des rails ; la plupart des monte-plats ont une cage, une cabine et une capacité plus petites que celles des ascenseurs de passagers, généralement de 100 à 1000 lb



3- Applications agricoles :
A- Élévateurs à godets
Élévateur à godets utilisé pour déplacer les récoltes nouvellement récoltées vers le silo. Les élévateurs à godets sont fabriqués de manière à pouvoir déplacer facilement de lourdes charges. Ils peuvent être entraînés par courroie ou par chaîne et ils peuvent se déplacer verticalement, horizontalement ou en pente.

A.1- Elévateurs à décharge centrifuge

Les élévateurs à godets sont parfois appelés godets à convoyeur, le plus souvent lorsque le mouvement est horizontal ou en pente. Cependant, techniquement parlant, le mouvement vertical est également réalisé avec une bande transporteuse ou une chaîne. L'élévateur à godets à décharge centrifuge est peut-être le type le plus courant. Bien sûr, comme son nom l'indique, l'ascenseur est entraîné par la force centrifuge. Ce type d'élévateur a des vitesses plus faibles et les godets sont souvent placés relativement proches les uns des autres.
A.2 Élévateurs à godets verticaux

Les élévateurs à godets verticaux ont généralement des godets bien espacés avec des fonds arrondis et sont souvent appelés pieds à grains. Cela s'explique en partie par l'équilibre qui maintient le contenu dans les seaux lorsqu'ils montent dans l'ascenseur, de sorte que le déversement n'est pas un problème. Les élévateurs à godets verticaux doivent être utilisés à un rythme beaucoup plus lent à la fois pour éviter de renverser le contenu et aussi parce que la plupart du temps, ils transportent des charges assez lourdes.

4- Ascenseurs industriels

Les types les plus courants d'ascenseurs industriels sont les ascenseurs à palan et les ascenseurs inclinés. Ces types d'ascenseurs sont conçus pour transporter d'énormes quantités de poids sans effort, d'où le terme ascenseurs industriels. Ce type d'ascenseur est utilisé dans la construction, les entrepôts et les chantiers navals.
Ascenseurs A-Hist

Les élévateurs à palan sont actionnés par une poulie ou une série de poulies et ils peuvent être une simple plate-forme ou une cage dans laquelle des humains ou des matériaux lourds sont déplacés de haut en bas lors d'applications industrielles. Généralement, une poulie actionne une corde ou une chaîne qui s'enroule autour d'un tambour faisant monter ou descendre l'ascenseur. On dit que les ascenseurs à palan sont alimentés soit par l'électricité, soit par l'air, mais même cela n'est pas tout à fait vrai parce que l'électricité est nécessaire pour pomper l'air. Ascenseurs de levage transportant des matériaux et de l'équipement aux niveaux supérieurs selon les besoins pendant la construction du bâtiment. Ils sont également couramment utilisés pour charger des équipements et des fournitures sur de grands navires de mer.
B- Ascenseurs inclinés

L'équipement et les fournitures sont placés sur une sorte de bande transporteuse qui continue de tourner pour amener la cargaison jusqu'à sa destination où elle est rapidement déchargée tandis que la bande continue de tourner. Il s'agit d'une méthode de chargement et de déchargement beaucoup plus rapide qu'avec un monte-charge car il n'y a pas d'arrêt pour décharger. Tout se passe dans un mouvement fluide. Les ascenseurs inclinés lorsqu'ils sont utilisés à des fins industrielles sont généralement temporaires et mobiles. Beaucoup sont sur roues et peuvent être facilement déplacés d'un quai ou d'un endroit à l'autre.



Dans la rubrique suivante, j'expliquerai les autres types d'ascenseurs et les composants d'ascenseur de base. Alors, s'il vous plaît continuez à suivre.



Remarque : ces sujets sur les ascenseurs dans ce cours EE-1 : Le cours de conception électrique pour débutants' est une introduction uniquement pour les débutants afin de connaître les informations générales de base sur les ascenseurs en tant que type de charges électriques. Mais dans d'autres niveaux de nos cours de conception électrique, nous montrerons et expliquerons en détail les calculs d'estimation des charges d'ascenseur.
